横浜市都筑区でハイエース TRH200の左リアアクスルシャフト廻り交換をプロが徹底解説【整備修理事例】
プロメカニック必見｜ ハイエース TRH200 左リアアクスルシャフト廻り交換パーツ詳細技術解説左リアアクスルシャフト廻りの交換です。まずアクスルシャフトを外すのは意外と簡単でした・・

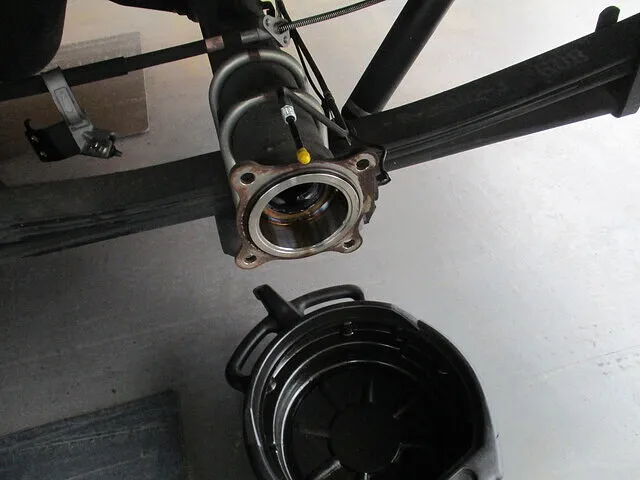

写真①：アクスルハウジング露出・オイル排出状態
ホイール＆ドラム、駐車ブレーキワイヤーを取り外し、リーフスプリングに吊られたままのアクスルハウジングを露出。ドレンボルトを外してデフオイルをドレンパンで回収し、内部残油を完全に抜き取った段階です。油面低下による異音やシール損傷の有無を確認する下地工程となります。

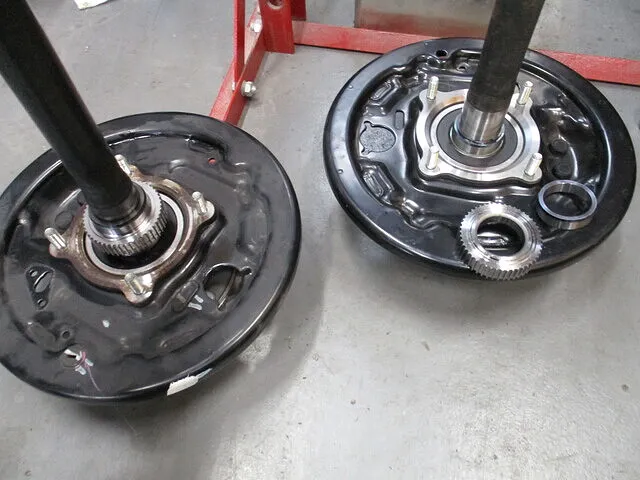

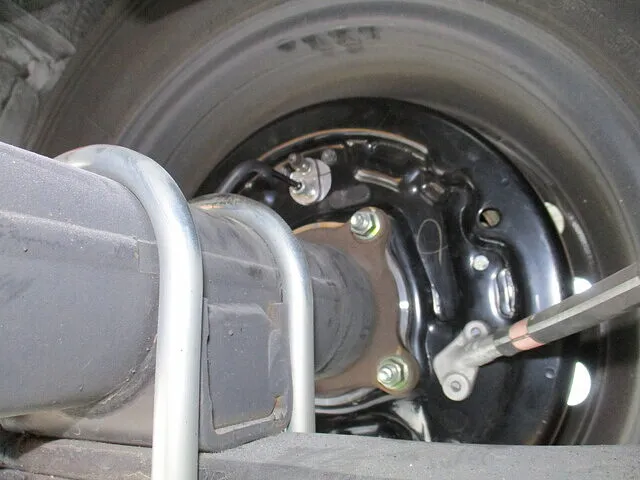

写真②：ハブユニット／ベアリング＆シール溝点検前
ハブユニットを外し、ハウジング側に露出したシールチャンネルとベアリングジャーナル部を確認中。シール溝の錆や摩耗、ベアリング摺動面のスコアリングはプローブやマイクロメーターで測定し、メーカー許容値（ランアウト±0.05mm、バックラッシュ0.1～0.3mm）を超えていないかチェック。次工程でのリビルトハブ／新シール圧入精度を左右するクリティカルポイントです。今回の交換パーツ一覧左Rrｱｸｽﾙｼﾔﾌﾄ1左Rrｱｸｽﾙｼﾔﾌﾄﾍﾞｱﾘﾝｸﾞ2左Rrｽｷﾂﾄﾞｺﾝﾄﾛ-ﾙﾛ-ﾀ3左Rrｱｸｽﾙﾍﾞｱﾘﾝｸﾞｹ-ｽ左Rrｱｸｽﾙｼﾔﾌﾄｱｳﾀｵｲﾙｼ-ﾙせっかくの整備、ついでにキズも直せたら一石二鳥。板金対応はこちら＞車をぶつけた・ぶつけられた時の正しい事故対応手順！ケービーエスサービス一覧はこちら ⭐経験を正当に評価！整備士経験者の方はこちらをクリック‼️⭐クルマ好き歓迎！未経験から整備士になれる→クリック‼株式会社ケービーエス・勝田レンタカー045-592-1040（平日9:00〜18:00／土曜9:00〜17:00）「いつもの使い心地で、いつもの生活を」──代車もレンタカーも、お気軽にご相談ください。
【プロ整備士必見】横浜市都筑区 ハイエース TRH200 左リアアクスルハブユニット＆バックプレート交換技術解説新品部品と見比べてみます。

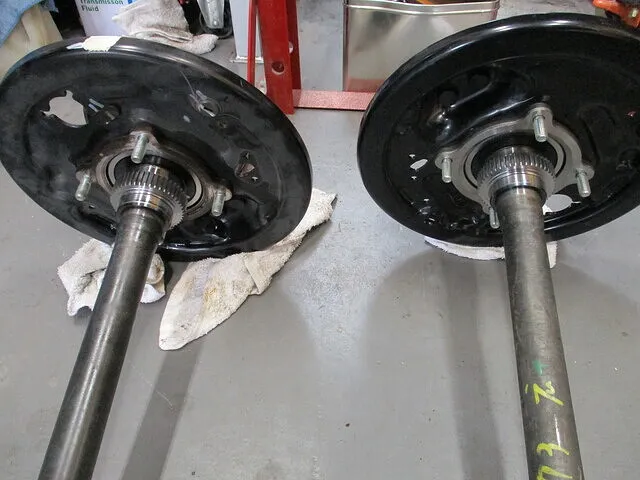

写真左：旧ハブユニット（左） vs リビルト新ハブユニット装着バックプレート（右）
● 旧ユニット（左）
フランジ面：グリス汚れと錆、段付きが発生。ABSトーンリング部にも摩耗痕あり。
スプライン：かじり・摩耗が進行し、シール当たり面の不均一化を確認。
● 新ユニット（右）
リビルトベアリング＋新シールをプレス圧入済み。トーンリングは所定位置に均一圧入。
フランジ面は平滑化研磨後、ディスクシグナルセンサー用ギャップをクリア。
プロポイント
フランジ面の当たり面は紙タコテストで均一かつ隙間0.05mm以下を確認
ABSトーンリングのパルス間隔はメーカー公称値（±0.2°）内に写真右：再塗装バックプレート＋ハブフランジセット状態
● バックプレート
サンドブラスト後、サフェーサー＋耐熱ブラック塗装で防錆処理。
ボルト孔周辺はバリ取り・面取りでブレーキシューとのクリアランス確保（0.3±0.1mm実測）。
● ハブフランジ
スタッドボルトは新品交換し、ロックタイト使用で緩み防止。
ナット締結はトルク200Nm→180°戻し方式で締め付け後、再トルク確認。
プロチェック
塗装膜厚：50～70μmで均一か測定
回転試験：指先の抵抗差±0.02mm以内でスムーズ詳しくはこちら車をぶつけた・ぶつけられた時の正しい事故対応手順！ケービーエスサービス一覧はこちらせっかくの整備、ついでにキズも直せたら一石二鳥。板金対応はこちら＞ ⭐経験を正当に評価！整備士経験者の方はこちらをクリック‼️⭐クルマ好き歓迎！未経験から整備士になれる→クリック‼株式会社ケービーエス・勝田レンタカー045-592-1040（平日9:00〜18:00／土曜9:00〜17:00）目に見えない歪みも、プロの目なら見抜けます。仕上がりで後悔しないために。横浜市都筑区のハイエース TRH200左リアアクスル整備はケービーエスへ！
お気軽にお問い合わせください。
【左リアアクスルシャフト圧入工程（ハイエース TRH200）】
ハイエース TRH200の左リアアクスルシャフト圧入工程では、
● ベアリングをプレスで圧入
● 続いてスキッドコントロールロータを圧入
● 最後にベアリングケースをセット
プレス機の圧力ゲージでトルクを管理し、圧入深さやシムクリアランスはマイクロメーターで厳密に検証。入れ過ぎも不足も不具合の原因となるため、寸分の狂いも許さず全神経を集中させる作業です。施工後はダイヤルゲージでランアウト±0.05mm以内を確認し、安心の走行性能を実現。【左】新ハブユニット圧入＋シール確認

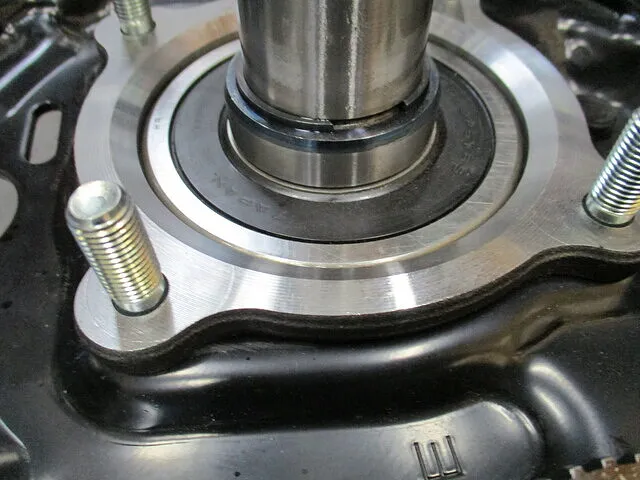

● リビルト済みベアリングを専用プレスでシャフトに圧入完了状態
● シールリップの当たり面はフランジ表面から約0.5mm突出し、油漏れ防止クリアランスを確保
● シールエッジ部に打ち込み斜行やバリがないか目視＋触診で最終チェック

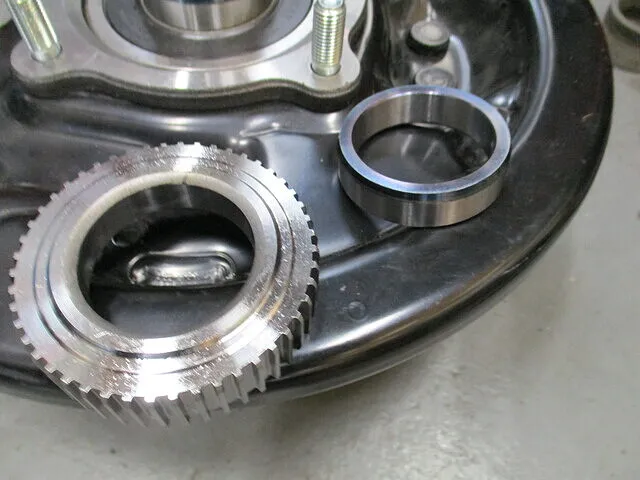

【中央】ABSトーンリング＆ベアリングレース点検
● トーンリングは真円度±0.2°以内で均一圧入済み（パルス間隔のバラつき無し）
● レース溝クリアランスはメーカー基準（0.02～0.05mm）内かマイクロメーターで測定
● トーンリング歯先に破損・摩耗・汚れが無いか、ブラシ清掃＋エアブローで仕上げ

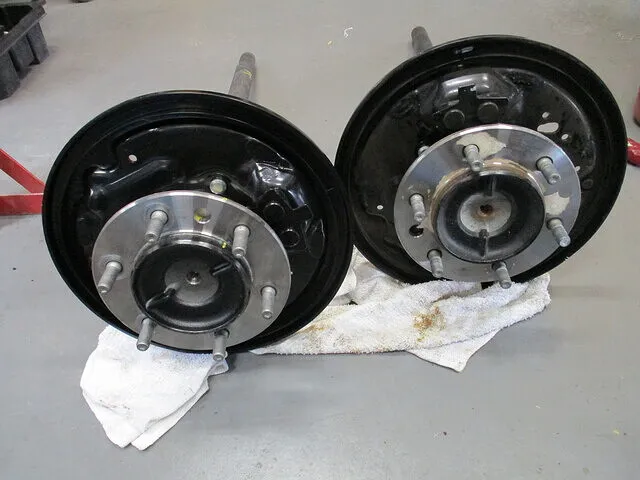

【右】旧品 vs 新品シャフト＋バックプレート比較
● 左が使用済み旧ユニット、右が新品リビルト装着後の状態
● フランジ面の摩耗・段付きは旧品に顕著、新品は研磨後の平滑度◎（紙タコ隙間0.05mm以下）
● スプライン部のかじり傷無し、新品シャフトはグリス塗布で滑り良好左Rrｱｸｽﾙｼﾔﾌﾄにまず左Rrｱｸｽﾙｼﾔﾌﾄﾍﾞｱﾘﾝｸﾞを圧入します次に左Rrｽｷﾂﾄﾞｺﾝﾄﾛ-ﾙﾛ-ﾀを圧入します最後に左Rrｱｸｽﾙﾍﾞｱﾘﾝｸﾞｹ-ｽを圧入しますポイントは圧入加減です・いれすぎても、いれなささすぎても不具合の原因になり、ここが全神経の集中になります。意外と神経を使い大変でした・・詳しくはこちら車をぶつけた・ぶつけられた時の正しい事故対応手順！ケービーエスサービス一覧はこちらせっかくの整備、ついでにキズも直せたら一石二鳥。板金対応はこちら＞ 横浜市都筑区の当社では、保険修理代車特約対応でスピード修理をお約束します。お気軽にお問い合わせください。株式会社ケービーエス・勝田レンタカー045-592-1040（平日9:00〜18:00／土曜9:00〜17:00）“なんとなく違う”を見逃さない。それが本当の修理です。無料点検もお気軽に。
横浜市都筑区｜ハイエース TRH200 左リアアクスルシャフト廻り交換 最終ステップ：組付け完了＆試運転チェックいつもの通り交換が完了しました。増し締め点検をしてばっちり納車致しました・・
【最終ステップ：組付け完了＆最終チェック】

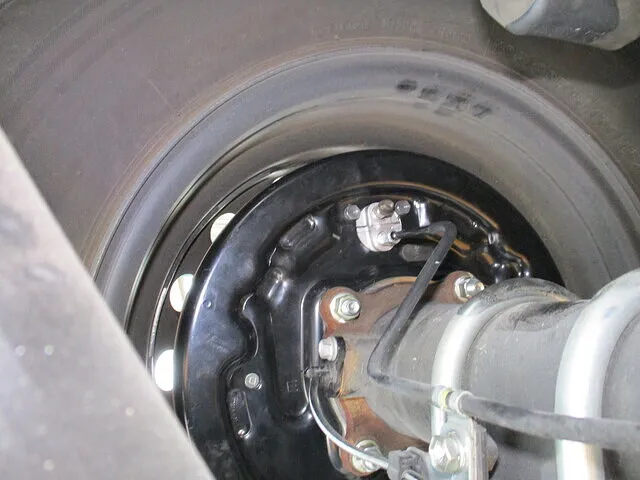

● ドラム装着前にブレーキライニングと駐車ブレーキワイヤーを確実に接続
● フランジボルトを規定トルク（200Nm±10％）で締結し、180°戻し方式で緩み防止
● ホイールナットを規定トルクで締め付け後、リフト上で手回しチェック
● リフト降下後、試運転で回転抵抗・異音・ブレーキ効き・ABS作動を最終確認
